C様邸 農業倉庫(各務原市)新築

C様邸 農業倉庫(各務原市)

岐阜県各務原市の田園の農業倉庫。
農業を営むお施主様から丈夫な農業倉庫をつくってもらいたいということで、鉄骨造の建物を建てさせてもらうことになりました。
農機具の位置や作業性から建物の形、高さなどを打合せして、立派に建てる事ができました。
(写真をクリックすると大きな画像をスライドしてご覧いただけます。)

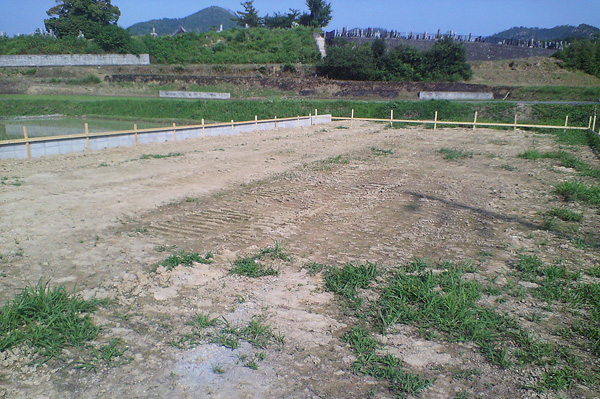

C様邸農業倉庫(各務原市)1

1.建物の位置から基礎の位置、高さを決める丁張りをかけます。

C様邸農業倉庫(各務原市)2

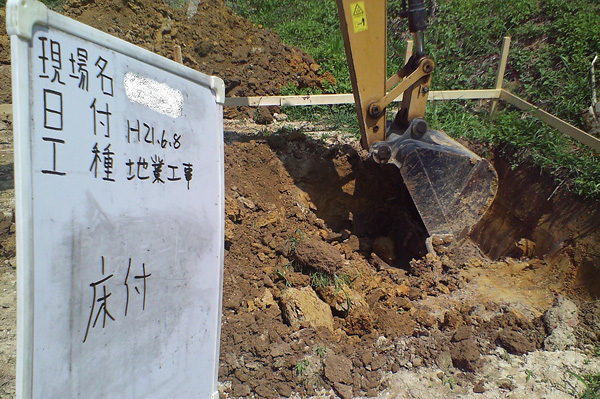

2.独立基礎の掘方をして床付けします。

C様邸農業倉庫(各務原市)3

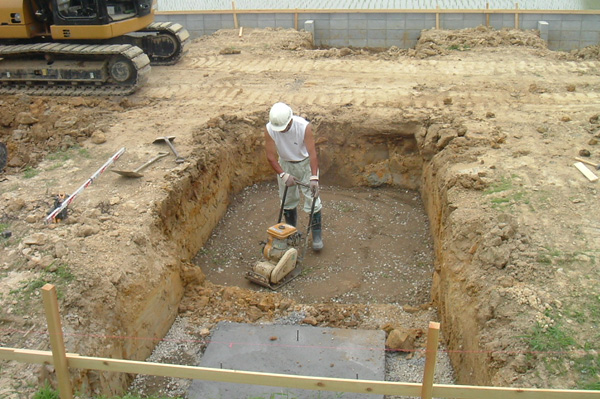

3.砕石を転圧し、アンカーボルトを設置するためのステコンクリートを打設します。

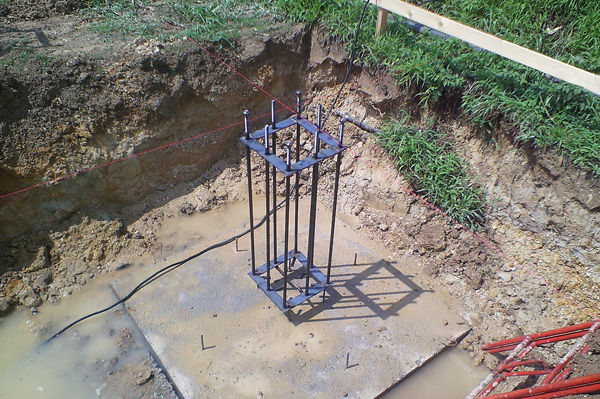

C様邸農業倉庫(各務原市)4

4.基礎と鉄骨を繋ぐアンカーボルトを設置します。

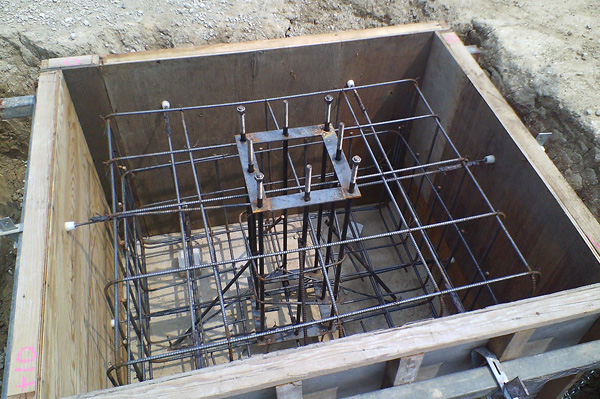

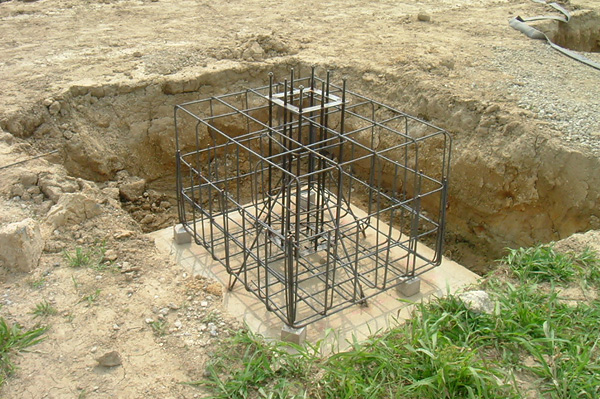

C様邸農業倉庫(各務原市)5

5.アンカーボルトを取り囲むように鉄筋を組んでいきます。

C様邸農業倉庫(各務原市)6

6.鉄筋を囲むように型枠を組みます。

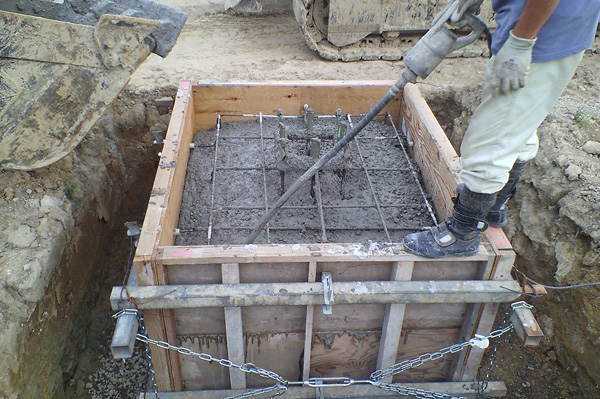

C様邸農業倉庫(各務原市)7

7.コンクリートの打設です。

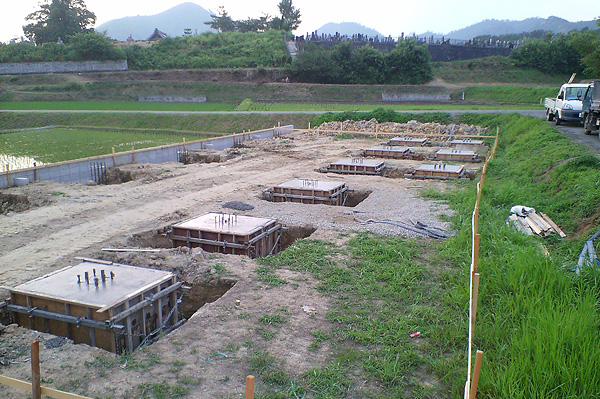

C様邸農業倉庫(各務原市)8

8.コンクリート打設後はしばらくの間、養生しておきます。

C様邸農業倉庫(各務原市)9

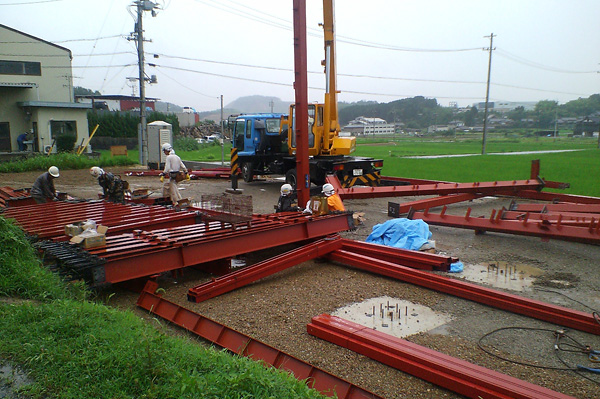

9.鉄骨の建方です。まず柱を建てていきます。

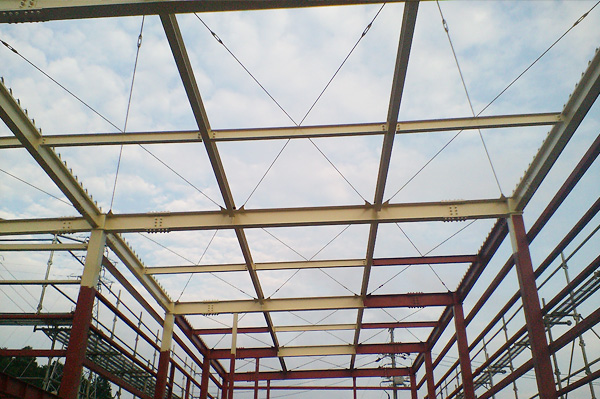

C様邸農業倉庫(各務原市)10

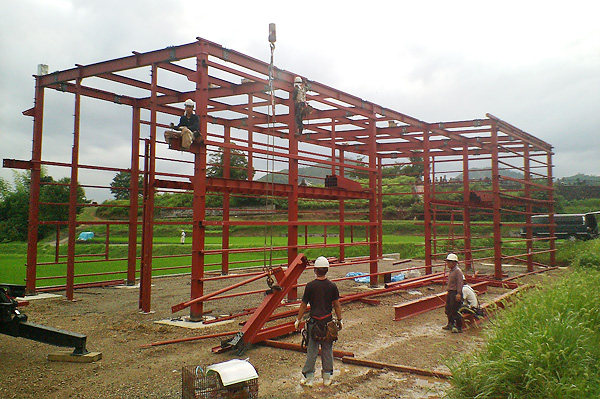

10.梁の取付、外壁下地の鉄骨取付をしていきます。

C様邸農業倉庫(各務原市)11

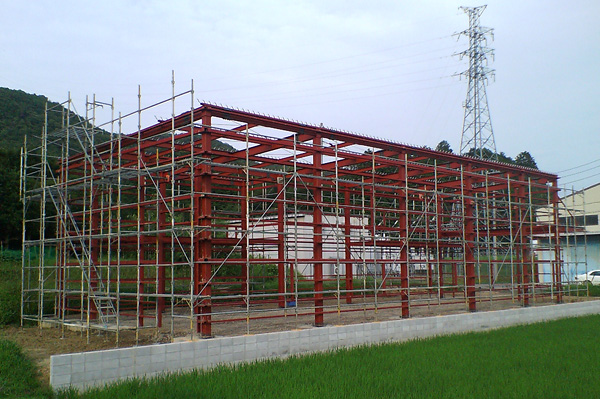

11.鉄骨が組上がり、足場を建てます。

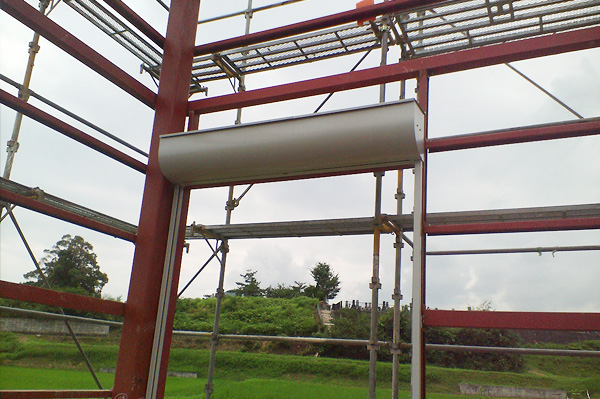

C様邸農業倉庫(各務原市)12

12.シャッターを取付けます。

C様邸農業倉庫(各務原市)13

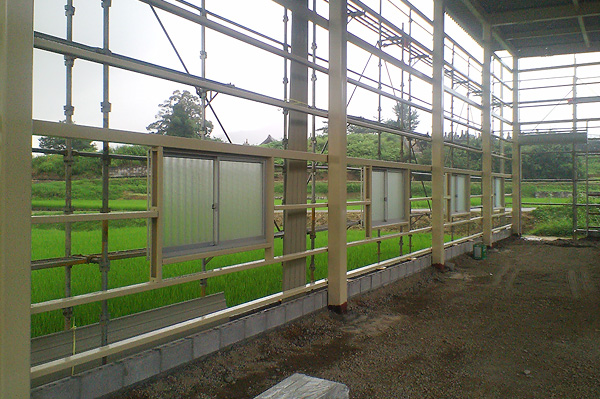

13.サッシを取付けます。

C様邸農業倉庫(各務原市)14

14.鉄骨塗装をしていきます。

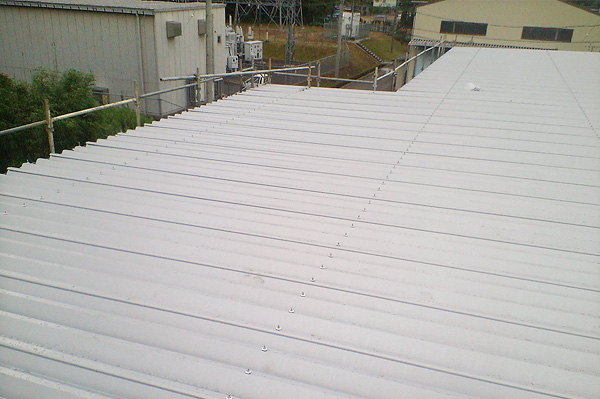

C様邸農業倉庫(各務原市)15

15.屋根を葺きました。

C様邸農業倉庫(各務原市)16

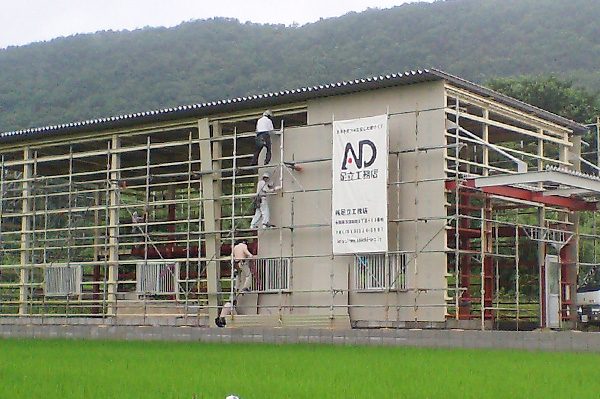

16.外壁を貼っていきます。

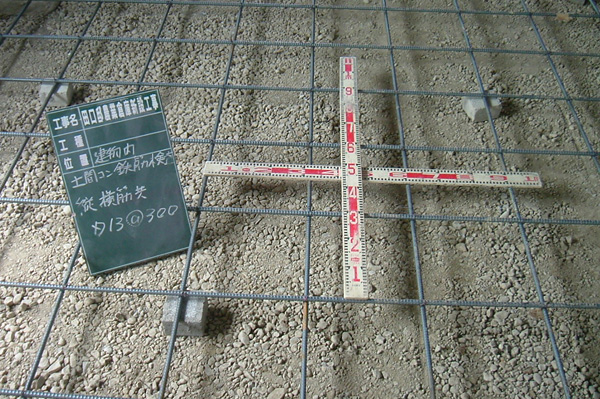

C様邸農業倉庫(各務原市)17

17.土間の鉄筋を組みました。

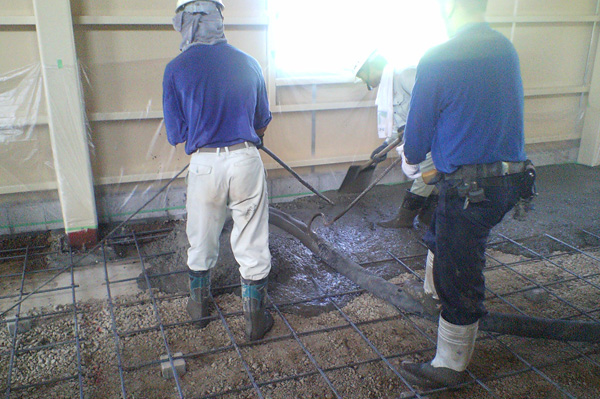

C様邸農業倉庫(各務原市)18

18.土間コンクリートを打設していきます。

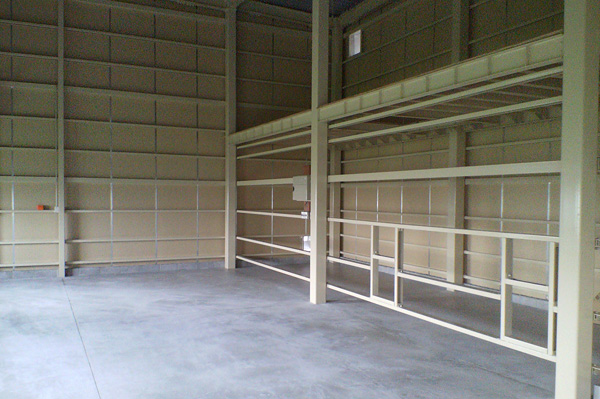

C様邸農業倉庫(各務原市)19

19.内部の完成した所です。鉄骨造ならではの大空間が広がります。

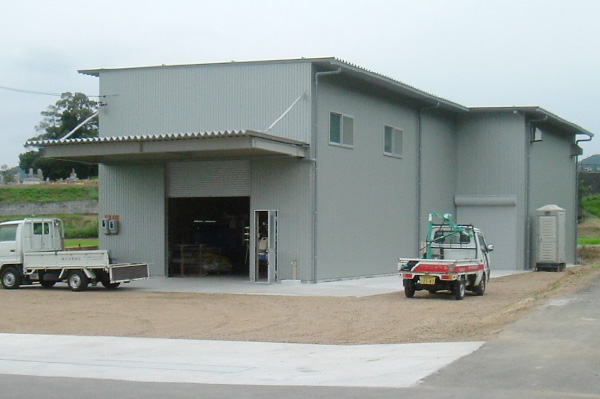

C様邸農業倉庫(各務原市)20

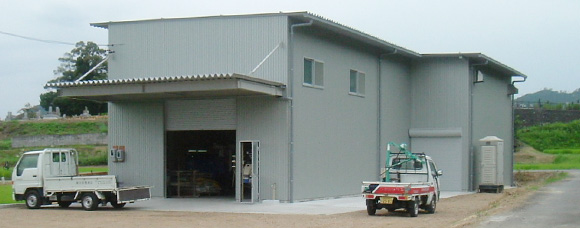

20.内部、外部共完成し、お施主様が使用している状況です。
